Ce face ca angrenajele cu pinion să fie esențiale pentru o transmisie fiabilă a puterii?

Ce sunt roți dințate?

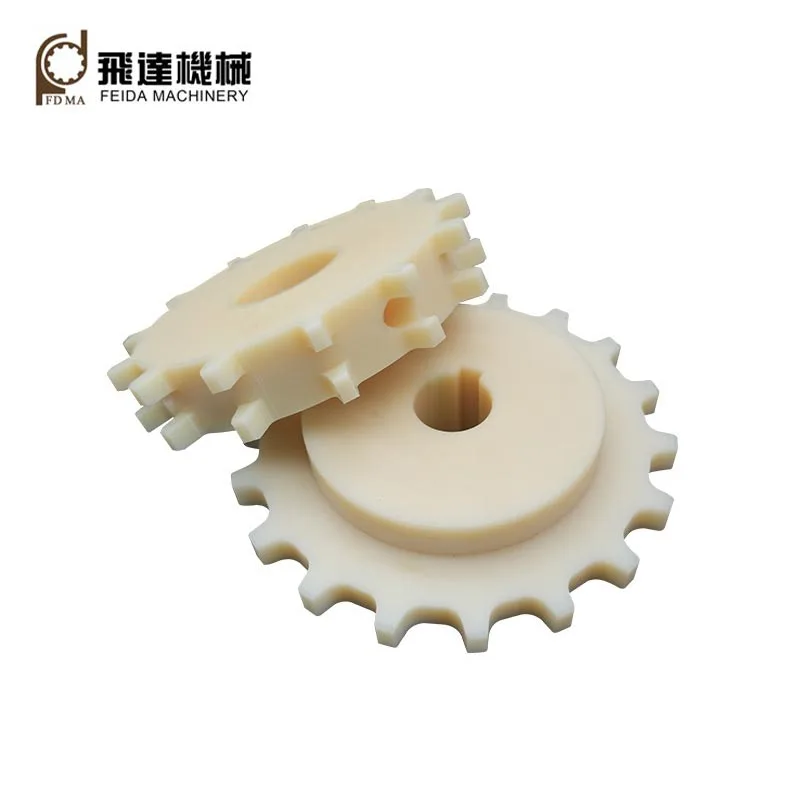

Roțile dințate sunt componente mecanice dintate concepute să se cupleze cu un lanț și să transmită mișcarea de rotație. Dinții se potrivesc în spațiile dintre verigile lanțului, permițând cuplului să se deplaseze de la un arbore de antrenare la un arbore de antrenare. Această angajare pozitivă distinge sistemele de pinioane de mecanismele de transmisie bazate pe frecare.

Un angrenaj tipic al pinionului poate consta dintr-un alezaj central, butuc, corp și dinți prelucrați cu precizie. În funcție de echipament, pinioanele pot fi fabricate ca componente simple în formă de placă sau ca modele mai mari cu butuci destinate aplicațiilor grele.

În mașinile industriale, angrenajele dințate proiectate corespunzător ajută la menținerea mișcării previzibile în timp ce se ocupă de condiții de operare solicitante. Construcția lor relativ simplă le face și practice pentru echipamente care necesită înlocuire sau întreținere regulată.

Cum funcționează angrenajele pinioanelor

Principiul de funcționare este simplu. Un pinion de antrenare este conectat la un arbore rotativ. Pe măsură ce pinionul se rotește, dinții acestuia se cuplează cu rolele lanțului sau cu verigile lanțului. Lanțul se mișcă în jurul pinionului și transferă forța mecanică către un alt pinion conectat la un arbore antrenat.

Relația dintre dimensiunea pinionului și viteza lanțului afectează direct sistemul de transmisie. Un pinion de antrenare mai mic poate produce o relație diferită de viteză și cuplu în comparație cu un pinion mai mare. Prin urmare, inginerii trebuie să ia în considerare numărul de dinți și raportul de transmisie dorit atunci când proiectează mașini.

Caracteristici cheie și construcție

Deși roți dințate pot părea simple, mai multe detalii dimensionale și structurale determină dacă o componentă va funcționa în mod fiabil.

Aplicații obișnuite ale angrenajelor cu pinion

Versatilitatea transmisiei cu lanț face ca roți dințate să fie potrivite pentru multe sisteme mecanice. Capacitatea lor de a transmite sarcini substanțiale fără a se baza pe frecare este utilă în special în mediile industriale.

Pinionii se găsesc și în motociclete, biciclete, mașini compacte, echipamente de ridicare, mașini de prelucrare a alimentelor și sisteme de automatizare specializate.

Materiale utilizate pentru angrenajele cu roți dințate

Alegerea materialului are o influență directă asupra rezistenței la uzură, a capacității de încărcare, a rezistenței la coroziune, a stabilității dimensionale și a duratei totale de viață. Alegerea corectă depinde de aplicație, mai degrabă decât de simpla selectare a celui mai dur material disponibil.

Factori importanți de selecție

Selectarea angrenajelor pinionului pe baza doar a dimensiunilor vizuale este una dintre cele mai frecvente cauze ale problemelor premature ale transmisiei. Cumpărătorii și inginerii ar trebui să evalueze întregul mediu de operare înainte de a plasa o comandă.

1. Compatibilitate lanț:Confirmați seria lanțului, pasul, dimensiunile rolelor și alte specificații relevante.
2. Numar de dinti:Selectați numărul de dinți corespunzător în funcție de cerințele privind viteza, cuplul și raportul de transmisie.
3. Dimensiuni alezaj și arbore:Verificați diametrul alezajului, canapa cheie, cerințele șuruburilor de fixare și configurația de montare.
4. Capacitate de încărcare:Luați în considerare sarcina continuă, sarcina de vârf, încărcarea șocului și cuplul de pornire.
5. Viteza de operare:Sistemele de mare viteză pot necesita o atenție deosebită geometriei, echilibrului, lubrifierii și alinierei dintelui.
6. Conditii de mediu:Praful, apa, substanțele chimice, temperatura și expunerea la exterior pot afecta selecția materialului.
7. Tratarea suprafeței:Tratamentul termic sau acoperirile de protecție pot îmbunătăți rezistența la uzură sau la coroziune, atunci când este cazul.
8. Precizie dimensională:Prelucrarea corectă este esențială pentru angajarea consecventă a lanțului și funcționarea stabilă.

Angrenaje cu roți dințate vs. Angrenaje convenționale

Roțile dințate și angrenajele convenționale transmit putere mecanică, dar funcționează diferit și sunt potrivite pentru diferite modele de sistem.

Pentru aplicațiile care necesită poziționare flexibilă a arborelui sau distanțe centrale relativ mari, transmisia cu lanț și pinion poate fi o soluție practică. Angrenajele directe pot fi mai potrivite acolo unde instalarea compactă, poziționarea precisă și funcționarea la viteză mare sunt preocupările principale.

Întreținere și depanare

Chiar și angrenajele cu pinion fabricate cu precizie pot suferi uzură prematură atunci când sistemul de transmisie este întreținut prost. O rutină de întreținere preventivă ar trebui să se adreseze atât pinionului, cât și lanțului.

• Verificați uzura dinților:Dinții agățați, ascuțiți sau neuniformi pot indica uzură excesivă sau probleme legate de lanț.
• Verificați tensiunea lanțului:Slăbirea excesivă sau supratensiunea poate crește stresul mecanic.
• Verificați alinierea:Pinioanele nealiniate pot cauza încărcare neuniformă și uzură accelerată a lanțului.
• Menține lubrifierea:Ungerea adecvată reduce frecarea și ajută la controlul uzurii.
• Verificați montarea:Elementele de fixare slăbite, canalele deteriorate sau mișcarea arborelui trebuie corectate prompt.
• Înlocuiți componentele uzate împreună când este necesar:Instalarea unui pinion nou cu un lanț foarte uzat poate reduce durata de viață a noii componente.

Ce ar trebui să verifice cumpărătorii înainte de a comanda

Achiziționarea de roți dințate pentru mașini industriale nu este doar o comparație de preț. O componentă cu costuri reduse care nu se potrivește cu lanțul sau condițiile de funcționare poate duce la timpi de nefuncționare, înlocuiri repetate și cheltuieli de întreținere mai mari.

1. Solicitați specificații dimensionale complete.
2. Confirmați compatibilitatea cu lanțul existent sau planificat.
3. Verificați materialele disponibile și opțiunile de tratament termic.
4. Verificați toleranțele de prelucrare pentru dimensiunile critice.
5. Discutați cerințele personalizate ale alezajului, canalului cheie, butucului și dinților atunci când este necesar.
6. Clarificați cantitățile de producție și cerințele de ambalare pentru comenzile în vrac.
7. Solicitați desene tehnice sau mostre pentru aplicații complicate.
8. Evaluați capacitățile de producție ale furnizorului și procesul de control al calității.

Pentru producătorii de mașini OEM, roți dințate personalizate pot fi deosebit de valoroase. O componentă poate fi produsă în funcție de dimensiunile reale ale arborelui echipamentului, cerințele de transmisie, limitările de instalare și mediul de lucru așteptat, în loc să forțeze proiectarea mașinii să găzduiască o componentă standard.
