Cum îmbunătățesc angrenajele conice în spirală transmisia puterii în utilajele solicitante?

Roți dințate conice spiralatesunt componente de transmisie de precizie concepute pentru a transfera puterea de rotație între arbori care se intersectează, oferind în același timp o funcționare lină, fiabilă și eficientă. În comparație cu roți dințate conice drepte convenționale, geometria dintelui lor curbat permite cuplarea treptată a dinților, contribuind la reducerea vibrațiilor, a zgomotului de funcționare și a sarcinilor de impact. Acest lucru le face deosebit de valoroase în cutii de viteze industriale, sisteme auto, echipamente de manipulare a materialelor, mașini-unelte, mașini agricole și alte aplicații în care construcția compactă și transmisia sigură a cuplului sunt esențiale.

Acest ghid explică principiile de lucru, avantajele cheie, aplicațiile comune, considerațiile materiale, factorii de performanță, cerințele de întreținere și considerentele de achiziție pentru angrenajele conice spiralate. De asemenea, evidențiază problemele comune ale clienților și modalitățile practice de a evita uzura prematură, zgomotul excesiv, supraîncălzirea și defecțiunea transmisiei.

Cuprins

Ce sunt angrenajele conice spiralate?

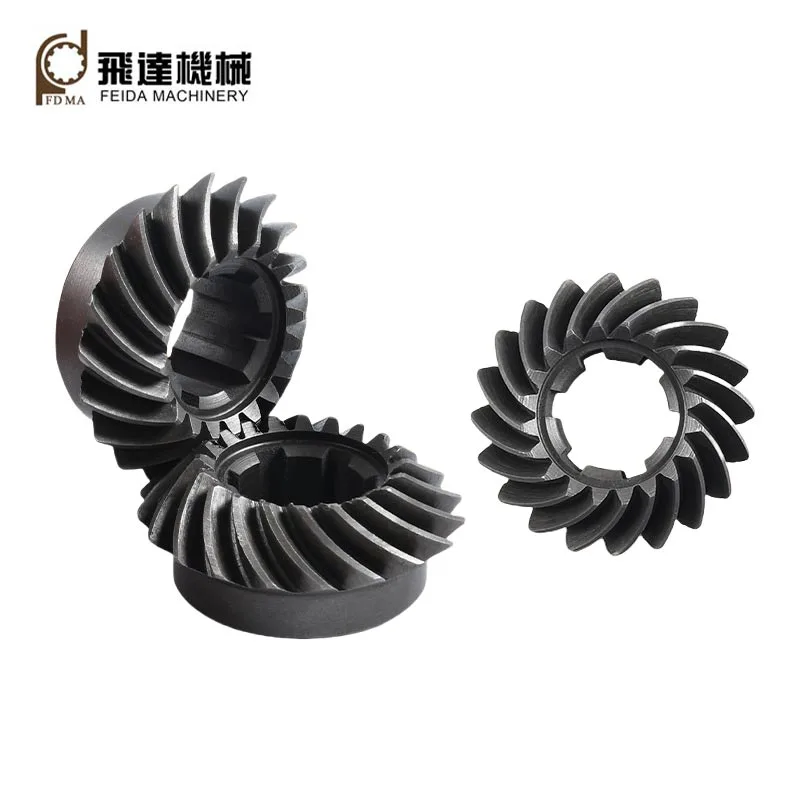

Roțile conice spiralate sunt roți dințate conice cu dinți curbați, în unghi, care sunt de obicei utilizați pentru a transmite mișcarea și cuplul între arbori poziționați la un unghi, de obicei la aproximativ 90 de grade. Profilul dintelui lor în spirală creează o angrenare mai treptată între dinții de împerechere decât un angrenaj conic drept.

Acest contact treptat este unul dintre motivele principale pentru care aceste roți dințate sunt utilizate pe scară largă în echipamentele în care contează rotirea lină, vibrațiile reduse și transmisia sigură a cuplului. În loc să se cupleze brusc întreaga lățime a dintelui, geometria spirală permite contactului să progreseze pe suprafața dintelui.

Pentru producătorii de mașini, acest lucru se poate traduce printr-o funcționare mai stabilă, un confort îmbunătățit al operatorului și un șoc mecanic redus. Pentru cumpărătorii de piese de schimb, totuși, selectarea geometriei corecte este esențială, deoarece chiar și un angrenaj de înaltă calitate poate funcționa slab dacă specificațiile dintelui, dimensiunile sau componentele de împerechere sunt incompatibile.

Cum funcționează angrenajele conice spiralate?

Principiul de funcționare este simplu: un angrenaj conic, numit în mod obișnuit pinion, antrenează un alt angrenaj conic. Deoarece dinții sunt aranjați pe suprafețe conice, mișcarea de rotație poate fi redirecționată de la un arbore la altul, transferând simultan cuplul.

Deoarece angrenarea dinților este progresivă, angrenajele conice în spirală pot oferi un transfer mai ușor de putere la viteze de rotație mai mari decât multe alternative cu dinți drepti. Alinierea corectă rămâne esențială. Poziționarea proastă a arborelui, jocul incorect sau lubrifierea insuficientă pot reduce semnificativ aceste beneficii.

Care sunt avantajele majore ale angrenajelor conice spiralate?

Aceste avantaje sunt deosebit de valoroase atunci când utilajele funcționează continuu. Vibrațiile reduse și cuplarea controlată a dinților pot ajuta la protejarea rulmenților, arborilor și a altor componente conectate împotriva solicitărilor mecanice inutile.

Unde sunt utilizate în mod obișnuit angrenajele conice spiralate?

Roțile conice spiralate sunt utilizate în multe sisteme mecanice care necesită o transmisie unghiulară fiabilă a puterii. Combinația lor de cuplare lină, construcție compactă și capacitatea de manipulare a cuplului le face utile atât în ​​​​mașinile standard, cât și în cele specializate.

Ce factori contează atunci când alegeți roți dințate conice spiralate?

Alegerea unui angrenaj bazat doar pe diametrul exterior sau prețul este o greșeală frecventă de cumpărare. Angrenajul trebuie să se potrivească cu sistemul de transmisie complet. Înainte de a solicita o ofertă, producătorii de utilaje și echipele de întreținere trebuie să pregătească parametrii de funcționare esențiali.

• Raport de transmisie:Confirmați relația necesară între viteza de intrare și cea de ieșire.
• Cuplu:Identificați sarcinile de șoc normale, de vârf și potențiale.
• Viteza de rotatie:Vitezele mai mari impun cerințe mai mari pentru precizie, echilibrare și lubrifiere.
• Unghiul de presiune:Specificațiile angrenajului trebuie să fie compatibile cu componenta sa de împerechere.
• Unghiul spiralei:Acest lucru afectează angajarea dinților, distribuția sarcinii și caracteristicile de funcționare.
• Dimensiuni angrenaj:Dimensiunea alezajului, diametrul exterior, lățimea feței și dimensiunile de montare trebuie să se potrivească cu mașina.
• Material:Cerințele privind materialele și tratamentul termic ar trebui să reflecte sarcina de funcționare și durata de viață estimată.
• Conditii de mediu:Praful, umiditatea, temperatura și condițiile corozive pot influența cerințele de material și de tratare a suprafeței.
• Reacție:Spațiul liber corect este esențial pentru o funcționare bună și pentru gestionarea expansiunii termice.

Cum afectează materialele și producția performanța echipamentelor?

Performanța angrenajului depinde nu numai de geometria dintelui, ci și de selecția materialului, precizia prelucrării și tratamentul termic. Angrenajele conice spiralate industriale trebuie adesea să reziste la tensiuni repetate de contact, forțe de încovoiere și sarcini fluctuante pe perioade lungi de funcționare.

Materialele comune pentru angrenaje includ oțeluri aliate și alte materiale de inginerie selectate în funcție de cerințele de sarcină, viteză, mediu și cost. Tratamentul termic poate îmbunătăți duritatea, rezistența la uzură și performanța la oboseală, în timp ce prelucrarea de precizie ajută la obținerea unei geometrii precise a dinților și a unui contact adecvat de împerechere.

Calitatea fabricației devine deosebit de importantă pentru aplicațiile de mare viteză sau de sarcină mare. Deviațiile dimensionale mici pot afecta contactul cu dinții, jocul, vibrațiile și zgomotul. Prin urmare, un producător de încredere ar trebui să fie capabil să controleze dimensiunile critice și să mențină o calitate constantă a producției pe loturi.

Jinjiang Feida Machinery Co., Ltd.se concentrează pe componentele transmisiei mașinilor și poate sprijini clienții care au nevoie de soluții de angrenaje fiabile pentru diferite aplicații mecanice. Pentru cerințele personalizate, desenele tehnice, dimensiunile, specificațiile materialelor și condițiile de operare trebuie discutate înainte de producție.

Cum poate o întreținere adecvată să prelungească durata de viață a angrenajului?

Chiar și un angrenaj bine fabricat poate suferi defecțiuni premature atunci când instalarea sau întreținerea este neglijată. Multe probleme ale angrenajului nu sunt cauzate de designul dintelui în sine, ci de contaminare, aliniere greșită, lubrifiere inadecvată sau încărcare excesivă.

1. Utilizați lubrifiere adecvată.Selectați lubrifiantul în funcție de designul cutiei de viteze, viteza de funcționare, temperatură și recomandările producătorului.
2. Verificați alinierea.Nealinierea arborelui poate concentra sarcinile pe anumite porțiuni ale dinților și poate accelera uzura.
3. Monitorizați reacția.Reacția excesivă sau insuficientă poate contribui la zgomot, generarea de căldură și deteriorarea dinților.
4. Păstrați sistemul curat.Particulele străine pot deteriora suprafețele dentare de precizie și pot accelera uzura abrazivă.
5. Inspectați zgomotul neobișnuit.Modificările de sunet sau vibrații pot indica uzură, contact incorect sau probleme de lubrifiere.
6. Evitați supraîncărcarea.Operarea repetată peste cuplul nominal prevăzut poate cauza îndoirea dinților sau oboseala suprafeței.
7. Monitorizați temperatura.Temperaturile anormal de ridicate pot indica frecare excesivă, lubrifiere slabă sau alte probleme de transmisie.

Inspecția de rutină este deosebit de importantă pentru echipamentele care funcționează continuu sau sub sarcini variabile. Detectarea devreme a uzurii anormale este, în general, mai puțin costisitoare decât înlocuirea unei întregi cutii de viteze sau gestionarea timpului neașteptat al producției.

Angrenaje conice spiralate vs. Angrenaje conice drepte

Ambele tipuri de angrenaje sunt concepute pentru a transmite mișcarea între arbori care se intersectează, dar geometria dinților lor creează caracteristici de funcționare diferite.

Alegerea corectă depinde în cele din urmă de condițiile de funcționare ale utilajului, mai degrabă decât de alegerea simplă a unui design mai avansat. Cerințele aplicației ar trebui să determine întotdeauna configurația angrenajului.

Ce greșeli frecvente ar trebui să evite cumpărătorii?

Achiziția de echipamente poate deveni complicată atunci când cumpărătorii se concentrează pe o singură specificație. Mai multe greșeli care pot fi evitate pot duce la performanțe slabe sau probleme de compatibilitate.

Un furnizor profesionist ar trebui să fie dispus să revizuiască cerințele tehnice, mai degrabă decât să coteze pur și simplu un produs bazat pe o singură dimensiune. Această abordare este deosebit de importantă pentru proiectele OEM, de înlocuire și de mașini personalizate.

Întrebări frecvente despre roți dințate conice spiralate

Concluzie: construirea unui sistem de transmisie mai fiabil

Angrenajele conice spiralate oferă o soluție eficientă pentru utilajele care trebuie să redirecționeze puterea de rotație între arbori care se intersectează, menținând în același timp o funcționare lină și fiabilă. Geometria dinților în spirală poate ajuta la îmbunătățirea caracteristicilor de contact, la reducerea șocurilor mecanice și la susținerea unei transmisii stabile a cuplului.

Cu toate acestea, calitatea angrenajului în sine nu determină performanța transmisiei. Combinația corectă de geometrie, dimensiuni, material, tratament termic, precizie de fabricație, lubrifiere și instalare este esențială. Prin urmare, cumpărătorii ar trebui să evalueze întregul mediu de operare în loc să selecteze un echipament bazat exclusiv pe dimensiune sau preț.

Pentru producători, integratori de echipamente și cumpărători de piese de schimb, colaborarea cu un furnizor experimentat poate simplifica confirmarea specificațiilor și poate reduce riscul problemelor de compatibilitate.Jinjiang Feida Machinery Co., Ltd.poate lucra cu clienții cu privire la cerințele de transmisie a mașinilor și soluții personalizate de angrenaje bazate pe desene tehnice, mostre și specificații de aplicație.
