Ce face ca angrenajele conice drepte din metal să fie fiabile pentru transmisia industrială a puterii?

2026-09-18 0 Lasă-mi un mesaj

Angrenaje conice drepte din metalsunt componente mecanice compacte concepute pentru a transmite mișcarea de rotație și cuplul între arbori care se intersectează, de obicei acolo unde este necesară o schimbare a direcției de transmisie. Geometria dinților drepti le oferă o construcție relativ simplă și le face potrivite pentru multe mecanisme industriale în care transferul de putere fiabil, instalarea compactă, costurile de fabricație controlabile și întreținerea simplă sunt importante.

Pentru cumpărători, totuși, selectarea unui angrenaj potrivit implică mult mai mult decât alegerea unui diametru sau a numărului de dinți. Calitatea materialului, duritatea, raportul de transmisie, unghiul de presiune, aranjamentul arborelui, precizia dinților, lățimea feței, viteza de operare, lubrifierea, precizia de montare și sarcina așteptată influențează performanța reală. Acest ghid explică considerentele cheie în termeni practici și arată modul în care un angrenaj specificat corespunzător poate ajuta la reducerea uzurii premature, a zgomotului excesiv, a nepotrivirii dimensionale și a costurilor neașteptate de întreținere.

Cuprins

Ce sunt angrenajele conice drepte din metal
Caracteristici structurale cheie
Considerații privind materialele și tratamentul termic
Cum influențează designul performanța
Aplicații industriale
Ce ar trebui să verifice cumpărătorii înainte de a comanda
Producție și control al calității
Probleme comune și cauzele lor
Angrenaje conice drepte și angrenaje conice spiralate
Angrenaje conice drepte din metal personalizate
Întrebări frecvente
Concluzie

1. Ce sunt angrenajele conice drepte din metal

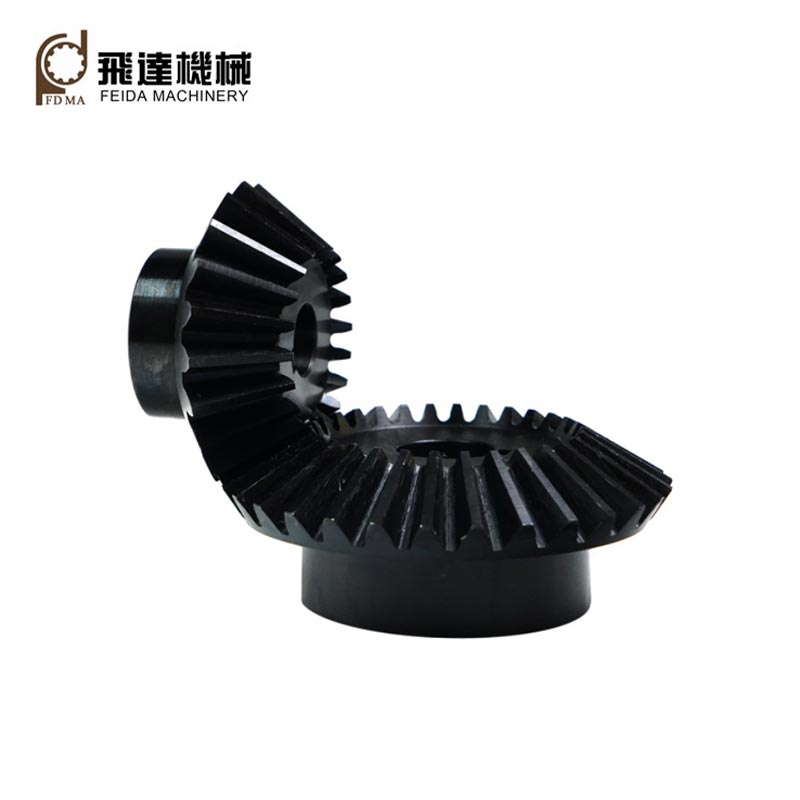

Angrenajele conice drepte din metal sunt roți dințate conice cu dinți drepti dispuși de-a lungul suprafeței unui con de pas. Atunci când o pereche de roți dințate conice se îmbină, acestea pot transfera mișcarea între arbori care se intersectează în timp ce schimbă direcția de transmisie a puterii.

În comparație cu roți dințate cilindrice, geometria unui angrenaj conic este mai tridimensională, deoarece dimensiunile dinților se modifică pe lățimea feței. Forma dintelui, conul de pas, unghiul arborelui, lățimea feței, jocul și poziția de montare trebuie, prin urmare, să fie considerate ca un sistem complet și nu ca dimensiuni izolate.

Roțile dințate conice drepte sunt deosebit de atractive atunci când aplicația nu necesită cuplarea lină de mare viteză asociată cu modele mai complexe cu dinți curbi. Dispunerea lor relativ simplă a dinților poate fi, de asemenea, avantajoasă pentru anumite sisteme mecanice cu viteză scăzută până la moderată, echipamente compacte, acționări de mașini și aplicații de înlocuire.

Punct cheie: O roată dințată conică dreaptă ar trebui să fie specificată în conformitate cu sistemul complet de transmisie - nu doar prin diametrul exterior sau numărul de dinți.

2. Caracteristici structurale cheie

Un angrenaj de încredere începe cu o înțelegere clară a geometriei sale. Mai mulți parametri afectează direct compatibilitatea, capacitatea de încărcare și instalarea.

Parametru	De ce contează	Preocuparea Cumpărătorului
Numărarea dinților	Influențează raportul de transmisie și geometria.	Trebuie să se potrivească cu echipamentul de împerechere.
Diametrul pasului	Determină dimensiunile fundamentale ale angrenajului.	Important pentru spațiul de instalare.
Lățimea feței	Afectează contactul cu dinții și distribuția sarcinii.	Trebuie să se potrivească sarcinii prevăzute.
Unghiul arborelui	Definește orientarea relativă a arborilor.	Critic pentru compatibilitatea împerecherii.
Reacție	Oferă spațiul de funcționare necesar.	Reacția excesivă sau insuficientă poate crea probleme.

3. Considerații privind materialele și tratamentul termic

Alegerea materialului este una dintre cele mai importante decizii la achiziționarea angrenajelor metalice. Un angrenaj utilizat într-un mecanism de ambalare ușor încărcat are cerințe foarte diferite față de un angrenaj care funcționează continuu cu un cuplu ridicat.

Opțiunile obișnuite de inginerie includ oțeluri carbon, oțeluri aliate, oțeluri inoxidabile și alte tipuri de metale specializate. Materialul adecvat depinde de sarcină, mediul de operare, expunerea la coroziune, viteza, durata de viață estimată, metoda de fabricație și tratamentul termic disponibil.

Oțel carbon:Deseori luate în considerare pentru aplicații mecanice sensibile la costuri, unde se aplică cerințe de performanță moderate.
Oțel aliat:Potrivit atunci când este necesară o rezistență mai mare, rezistență la uzură sau capacitate de tratament termic.
Oţel inoxidabil:Util acolo unde rezistența la coroziune este un aspect important.
Oțel tratat termic:Poate oferi o suprafață de lucru mai dură, menținând în același timp proprietățile miezului adecvate, atunci când este specificat în mod corespunzător.

Tratamentul termic nu trebuie selectat niciodată independent de designul angrenajului. Duritatea, adâncimea carcasei, acolo unde este cazul, proprietățile miezului, stabilitatea dimensională și cerințele ulterioare de finisare trebuie luate în considerare împreună.

4. Cum influențează designul performanța

Performanța angrenajului este determinată de interacțiunea dintre geometrie, material, precizia de fabricație, instalare, lubrifiere și condițiile de funcționare. Un angrenaj adecvat teoretic poate funcționa prost dacă componentele de împerechere sunt aliniate incorect.

Încărca

Cuplul și puterea transmisă determină rezistența necesară a dinților și dimensiunile generale ale angrenajului.

Viteză

Viteza de operare mai mare poate crește sensibilitatea la precizia dinților, vibrații, lubrifiere și echilibrare.

Aliniere

Alinierea incorectă a arborelui sau a carcasei poate crea un contact neuniform și poate accelera uzura dinților.

Lubrifiere

Selectarea și întreținerea corectă a lubrifianților ajută la reducerea frecării, căldurii și deteriorarea suprafeței.

5. Aplicații industriale

Angrenajele conice drepte din metal pot fi găsite în sistemele mecanice care necesită transmisie unghiulară a puterii fără a necesita o configurație foarte complexă a angrenajului.

Mașini industriale și ansambluri de transmisie
Echipamente de manipulare a materialelor
Mașini de ambalare
Sisteme de transport
Utilaje agricole
Mașini-unelte și mecanisme auxiliare
Sisteme mecanice auto și aferente vehiculelor
Echipamente de uz general de transmisie a puterii
Ansambluri mecanice personalizate

Adecvarea angrenajelor conice drepte depinde de condițiile reale de funcționare. Aplicațiile cu cerințe exigente de viteză mare și zgomot redus pot necesita o configurație diferită a angrenajului conic, în timp ce sistemele mai simple pot beneficia de geometria simplă a dinților drepti.

6. Ce ar trebui să verifice cumpărătorii înainte de a comanda

Multe probleme de achiziție apar deoarece cumpărătorul furnizează doar numele produsului și diametrul de bază. Pentru un schimbător de viteze sau personalizat, producătorul are nevoie de suficiente informații pentru a reproduce relația de transmisie prevăzută.

Numărul de dinți pe pinion și roată dințată
Raportul de transmisie necesar
Informații despre pitch sau modul
Unghiul de presiune și geometria relevantă
Unghiul arborelui
Diametrul exterior și lățimea feței
Cerințe privind diametrul alezajului și canapea
Material necesar
Cerințe de tratament termic
Viteza de operare si cuplu
Dimensiuni de instalare
Cantitatea necesară și programul de producție
Cerințe de inspecție și dimensiuni

Dacă echipamentul original este disponibil, furnizarea unui desen, eșantion, fotografii cu măsurători sau o specificație completă a angrenajului poate reduce semnificativ erorile de comunicare. Pentru proiectele de înlocuire, informațiile despre uneltele de împerechere sunt la fel de importante, deoarece două angrenaje trebuie să fie compatibile ca pereche.

7. Producție și control al calității

Calitatea producției afectează direct contactul cu dinții, consistența dimensională, comportamentul de funcționare și durata de viață. Roțile dințate conice drepte au geometrie conică, astfel încât controlul formei dintelui și a dimensiunilor aferente necesită echipamente adecvate, instrumente, metode de măsurare și control al procesului.

Un proces de producție de încredere include în mod normal verificarea materialului, pregătirea semifabricatului, tăierea dinților, tratamentul termic acolo unde este necesar, finisarea, inspecția dimensională și verificarea finală a calității. În funcție de aplicație, inspecția poate acoperi dimensiunile dinților, curățarea, jocul, dimensiunile alezajului, duritatea, starea suprafeței și performanța de împerechere.

Pentru comenzile industriale personalizate, cumpărătorii ar trebui să întrebe, de asemenea, cum sunt aprobate mostrele de producție și cum este menținută consistența dimensională în timpul producției pe lot. Un furnizor capabil să comunice clar despre desene, toleranțe, materiale și cerințele de inspecție poate ajuta la prevenirea reprelucrărilor costisitoare.

8. Probleme comune și cauzele lor

Problemă observată	Cauza posibila	Verificare recomandată
Zgomot anormal	Aliniere slabă, contact nepotrivit, spațiu liber excesiv sau condiții de funcționare.	Verificați montarea, jocul, lubrifierea și contactul cu dinții.
Uzura rapida a dintilor	Sarcină mare, lubrifiere inadecvată, contaminare sau duritate necorespunzătoare.	Verificați sarcina, lubrifiantul, materialul și starea suprafeței.
Contact inegal	Nealinierea arborelui sau nepotrivirea dimensională.	Verificați poziția de montare și dimensiunile angrenajului de împerechere.
Eșec prematur	Supraîncărcare, șoc, material incorect sau marjă de proiectare insuficientă.	Recalculați condițiile de funcționare și revizuiți specificațiile angrenajului.

9. Roți dințate conice drepte și angrenaje conice spiralate

Angrenajele conice drepte și spiralate transmit puterea între arbori care se intersectează, dar geometria dinților lor diferă. Roțile conice drepte folosesc dinți conici drepti, în timp ce angrenajele conice spiralate folosesc dinți curbați.

Caracteristica	Angrenaj conic drept	Angrenaj conic spiralat
Forma dintelui	Drept	Curbat
Complexitatea producției	In general mai simplu	În general mai complex
Puterea tipică de aplicare	Multe sisteme de viteză mică până la moderată	Adesea selectat pentru aplicații solicitante cu funcționare lină
Caracteristici de funcționare	Angajare simplă și directă a dinților	Angajare mai treptată a dinților

Configurația adecvată depinde de viteză, sarcină, cerințele de zgomot, spațiul de instalare, capacitatea de producție și cerințele totale ale sistemului. Prin urmare, un angrenaj ar trebui să fie selectat în funcție de mașină, mai degrabă decât prin compararea stilurilor de dinți în mod izolat.

10. Angrenaje conice drepte din metal personalizate

Angrenajele standard sunt convenabile atunci când dimensiunile existente se potrivesc cu mașina. Cu toate acestea, multe proiecte industriale necesită angrenaje personalizate, deoarece spațiul disponibil de instalare, aranjamentul arborelui, sarcina, interfața de montare sau dimensiunile de înlocuire nu sunt standard.

Jinjiang Feida Machinery Co., Ltd. poate fi luată în considerare pentru proiecte care necesită componente metalice personalizate, bazate pe desene tehnice, mostre, cerințe dimensionale sau informații despre aplicații. Pentru cumpărătorii B2B, cel mai util punct de plecare este o specificație tehnică completă, mai degrabă decât simpla solicitare a unui preț pentru „roți dințate conice drepte”.

Un brief practic de personalizare

Când contactați un producător, pregătiți:

Desenele angrenajului sau fișierele CAD
Numărul de dinți și raportul de transmisie
Informații despre modul sau pitch
Unghiul arborelui și dimensiunile de montare
Cerințe de material și duritate
Cuplul de operare și viteza
Cantitatea necesară
Mediul de aplicație
Cerințe de inspecție și toleranță
Programul de livrare vizat

Aceste informații permit producătorului să evalueze dacă proiectul propus, materialul, traseul de prelucrare și cerințele de calitate sunt compatibile cu aplicația prevăzută.

11. Întrebări frecvente

Sunt angrenajele conice drepte din metal potrivite pentru utilaje industriale?

Da. Ele pot fi utilizate în multe sisteme de transmisie industriale unde sunt necesare arbori intersectați și transmisie unghiulară a puterii. Adecvarea depinde de cuplul real, viteza, ciclul de funcționare, aliniere, cerințele de zgomot și condițiile de mediu.

Ce material este folosit în mod obișnuit pentru angrenajele conice metalice?

Oțelurile carbon și oțelurile aliate sunt alegeri comune, în timp ce oțelul inoxidabil și alte materiale specializate pot fi selectate pentru anumite medii. Clasa adecvată trebuie determinată în funcție de sarcină, uzură, coroziune, tratament termic și cerințele de fabricație.

Pot fi personalizate angrenajele conice drepte?

Da. Personalizarea poate include numărul de dinți, modulul, dimensiunile, alezajul, canalul de cheie, unghiul arborelui, materialul, duritatea, toleranțele și alte cerințe de interfață. Desenele tehnice sau mostrele pot face procesul de personalizare mai precis.

Cum poate fi redus zgomotul transmisiei?

Zgomotul poate fi afectat de precizia dintelui, jocul, aliniere, starea suprafeței, lubrifiere, viteza de rotație și rigiditatea montajului. Întregul ansamblu de transmisie trebuie verificat în loc să presupunem că singurul angrenaj este responsabil.

Ce informații ar trebui să furnizez atunci când solicit o ofertă?

Furnizați desene sau mostre atunci când este posibil, împreună cu numărul dinților, modulul sau pasul, dimensiunile, materialul, duritatea, unghiul arborelui, detaliile alezajului, condițiile de operare, cantitatea și cerințele de inspecție. Informațiile tehnice mai complete fac, în general, cotația și comunicarea de producție mai eficiente.

Cât timp poate funcționa un angrenaj conic metalic?

Durata de viață variază semnificativ în funcție de sarcină, viteză, material, tratament termic, lubrifiere, aliniere, contaminare, ciclu de funcționare și precizie de fabricație. Nu există o cifră universală privind durata de viață care să se aplice pentru fiecare aplicație de angrenaj.

12. Concluzie

Angrenajele conice drepte din metal rămân o soluție practică pentru sistemele mecanice care necesită o transmisie unghiulară fiabilă a puterii prin arbori care se intersectează. Geometria lor relativ simplă a dinților îi face utili într-o gamă largă de utilaje, în special atunci când aplicația pune un accent mai mare pe transmisie fiabilă, instalare compactă, cerințe de producție controlate și mentenanță decât pe funcționarea extrem de silențioasă la viteză mare.

Pentru cumpărători, cel mai important pas este să potriviți specificațiile echipamentului cu mediul real de operare. Numărul dinților, geometria, materialul, duritatea, lățimea feței, unghiul arborelui, viteza, cuplul, alinierea, lubrifierea și toleranțele de fabricație trebuie luate în considerare înainte de începerea producției.

Indiferent dacă aveți nevoie de componente de schimb, loturi de producție sau piese de transmisie proiectate la comandă, comunicarea tehnică clară poate ajuta la reducerea problemelor de compatibilitate și a costurilor inutile de dezvoltare.Jinjiang Feida Machinery Co., Ltd.poate lucra cu clienții cu privire la cerințele personalizate de echipamente bazate pe specificațiile proiectului și nevoile aplicației.
