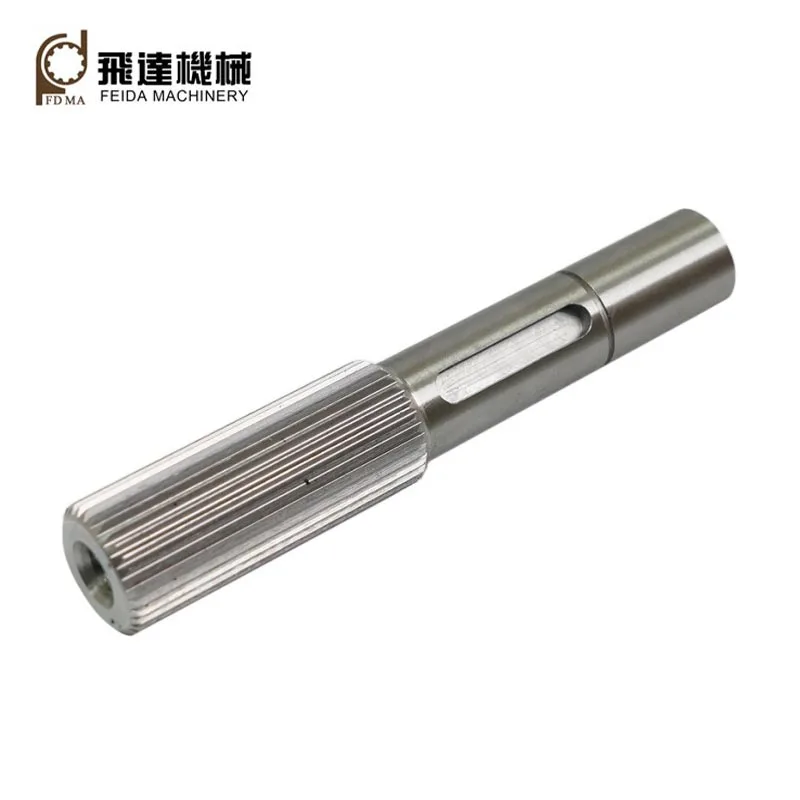

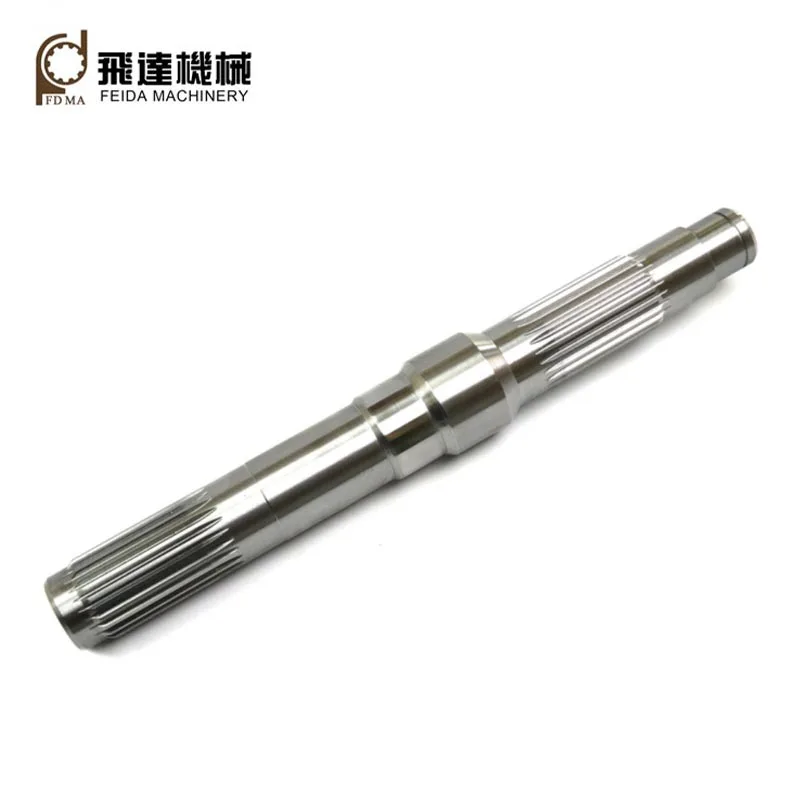

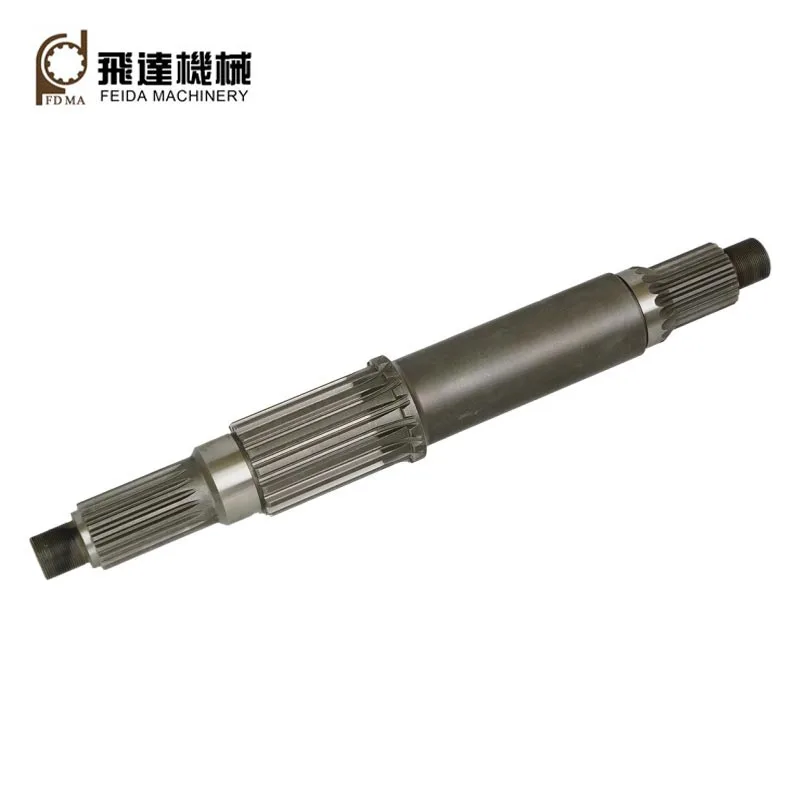

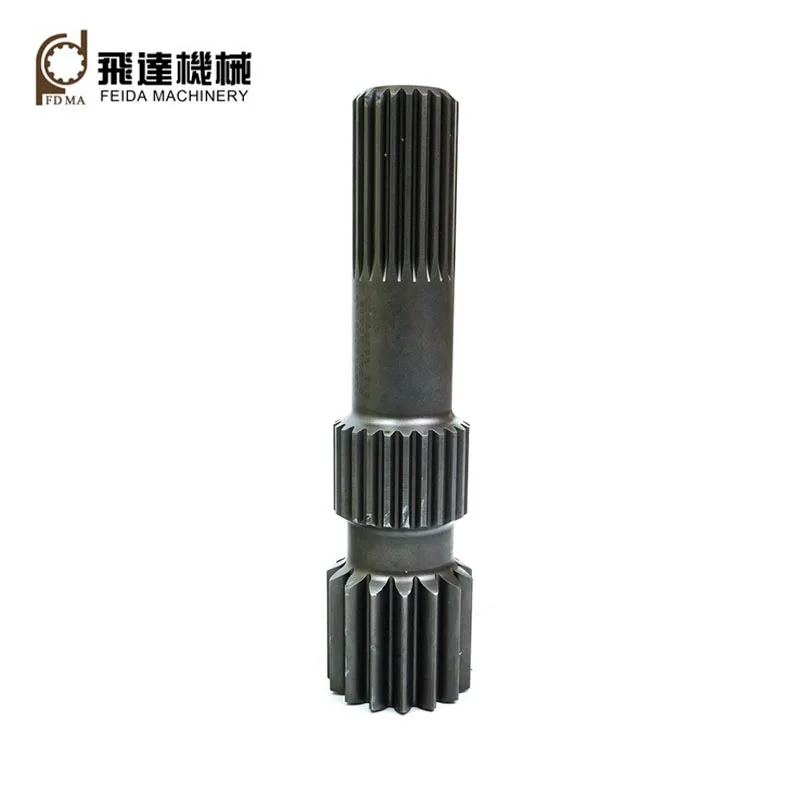

Arborii spline

Personalizat de fabrica Feida Machinery, arborii canelați sunt componente mecanice care au creste sau dinți și funcția prin îmbinare cu caneluri în componentele de împerechere, transferarea cuplului la componentele de împerechere.În plus față de transmiterea cuplu, au și funcții precum absorbția dezalinierii, creșterea rezistenței, reducerea vibrațiilor și zgomot, simplificarea asamblarii si demontarii, alunecarea axiala, etc.

Două tipuri comune

1. Dreptunghiular: Din cauza dinților lor cu laturi drepte, cu vârfuri și rădăcini dreptunghiulare (plate), au avantaje de design simplu, costuri de producție reduse și prelucrare și inspecție ușoară.
2. Involut: Au curbe involvente (asemănătoare cu dinții angrenajului), rădăcini rotunjite ale dinților, pas uniform, rezultând în funcție de autocentrare, capacitate mare de încărcare, rezistență ridicată și interschimbabilitate.

Parametru de bază

Modul: M0.5-5
Grad de precizie: ISO/DIN 6-10
Număr de dinți: cu cât sunt mai mulți dinți, cu atât capacitatea de încărcare este mai mare
Unghiul de presiune: valorile comune sunt 30, 37,5 și 45 de grade.
Unghiul de presiune mai mic oferă o capacitate de încărcare mai mare; unghiurile mai mari sunt mai bune pentru conexiunile culisante.
Diametrul pasului: cercul de referință teoretic.

Aplicație

Arborii canelați învoluți sunt potriviți pentru conexiuni cu sarcini mari, cerințe ridicate de precizie de centrare și dimensiuni. Ele sunt utilizate de obicei într-o gamă largă de aplicații, cum ar fi sistemele de propulsie auto, direcție mecanisme, motoare de bărci, sisteme de elice, trolii, motoare de aeronave, cutii de viteze, diferențiale, case de transfer etc.

După mai mult de 30 de ani de dezvoltare, Feida Machinery are acum trei fabrici: una pentru transmisie mecanică componente, unul pentru piese de precizie personalizate și unul pentru piese din tablă. Suntem capabili să producem de înaltă calitate spline arbori care utilizează tehnici de prelucrare CNC cu spline (de exemplu, frezare, modelare, broșare, șlefuire etc.) și de înaltă calitate crud materiale (de exemplu, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).

Întregul proces de prelucrare

Materii prime → Forjare → Strunjire → Prelucrare canelară → Frezare → Tratament termic → Măcinare → Inspecție → Ambalare și transport

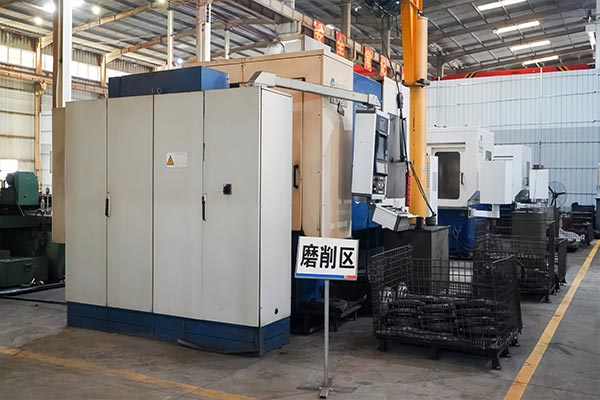

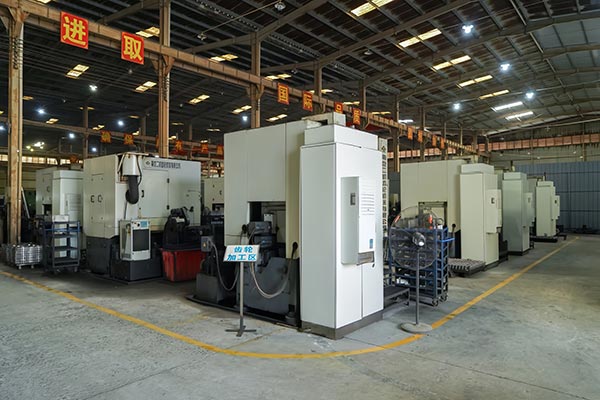

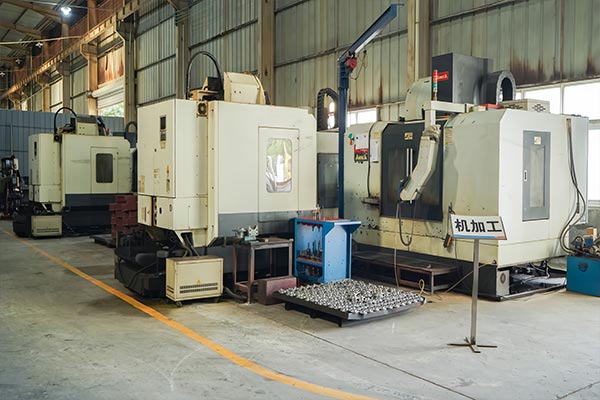

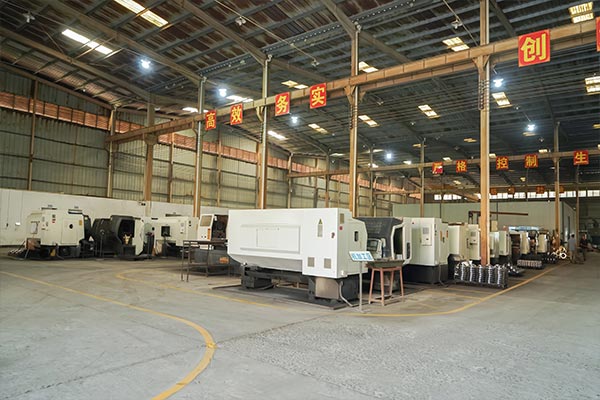

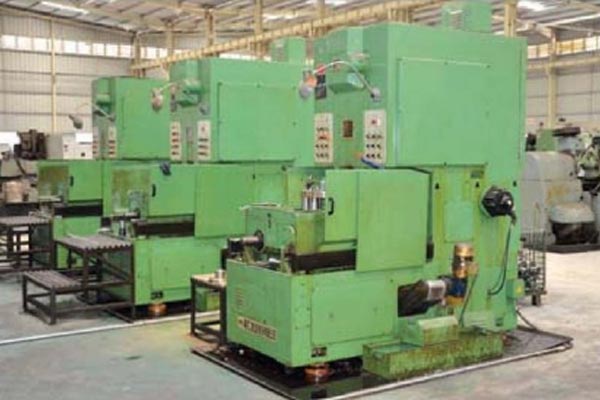

Echipamente principale de producție

Cu mai mult de 30 de ani de dezvoltare, Feida Machinery are un set complet de producție avansată echipamente, inclusiv Strung CNC, mașină de tăiat unelte CNC, modelator de angrenaje CNC, mașini de bărbierit CNC, mașină de broșat cu caneluri CNC, unelte CNC polizor, CNC centru de prelucrare etc.

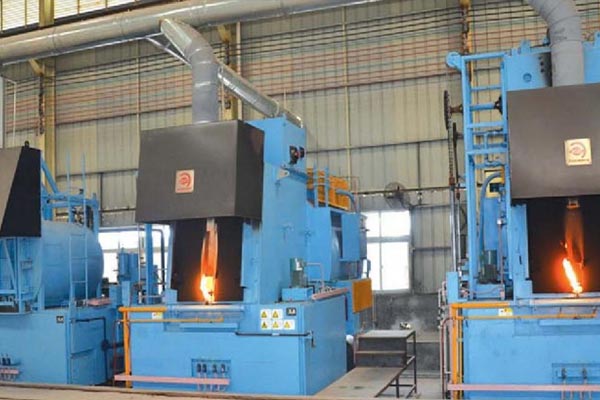

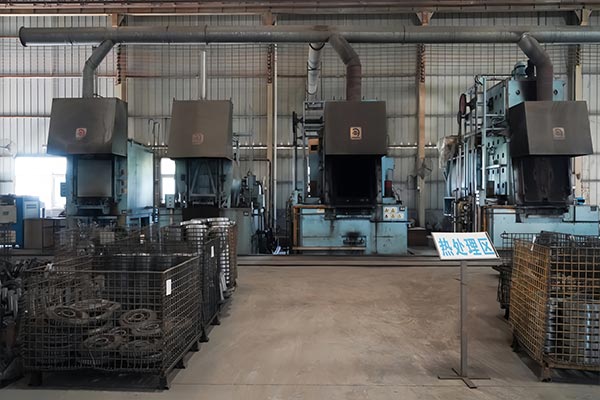

Tratament termic

Procesele noastre de tratament termic includ călirea și călirea, cementarea și călirea, călirea de înaltă frecvență, carbonitrurare, nitrurare, etc. Prin tratament termic, proprietățile mecanice ale arborilor canelați pot fi optimizat foarte bine.

FAQ

Cum garantați calitatea pieselor de precizie?

Feida a trecut certificarea ISO:2015 a sistemului de management al calității.
Implementăm un sistem de control al calității (QC) în mai multe etape:
Inspecția inițială a articolului (FAI): verificare dimensională completă înainte de începerea producției în masă.
Controlul calității în proces (IPQC): verificări de prelevare la fiecare 2-3 ore în timpul procesului de prelucrare.
Inspecție finală 100%: Fiecare piesă este supusă unei verificări finale pentru dimensiuni și finisarea suprafeței înainte de ambalare.

Cum sunt serviciile dumneavoastră post-vânzare?

Am stabilit un sistem cuprinzător de servicii post-vânzare, care oferă suport tehnic și soluții în timp util pentru a se asigura că clienții nu au griji în timpul utilizării.
